USB Логічний аналізатор 24МГц 8-кан MCU ARM PIC
328 ₴
- Немає в наявності
- Код: 004561
USB Логічний аналізатор 24МГц 8-кан MCU ARM PIC
USB Логічний аналізатор 24МГц 8-кан MCU ARM PIC
USB логічний аналізатор 24МГц 8-кан, MCU ARM PIC використовується для запису, перегляду і аналізу сигналів у цифрових схемах і автоматичної розшифровки записаних сигналів.
Працює аналізатор за допомогою спеціальної програми, яку легко знайти на просторах Інтернету. Після встановлення спеціальної програми слід змонтувати аналізатор через кабель USB-miniUSB до комп'ютера. Операційна система почне автоматичний пошук і встановлення потрібних для роботи з пристроєм драйверів. Далі потрібно з'єднати до JTAG порту аналізатора джерело сигналу, який ви хочете переглянути або перевірити. Для спрощення з'єднання тестованих сигналів у комплекті з аналізатором йде кабель з 10 провідників, з BLS-1 роз'єктами. Після того, як все встановлено і з' єднано програму для читання і розшифрування сигналів, налаштовуємо її і отримуємо графічну та аналічну інформацію про сигнал і його розшифровку.
За допомогою цього логічного аналізу ви можете налаштувати частоту дискретизації: 24MГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
Характерики:
• кількість каналів: 8;
• частота дискретизації на канал: 25 кГц - 24 МГц;
• Вхідний опір: 100 км, 10 пФ;
• З’ єднання з комп’ ютером: USB специфікації 2.0;
• Підтримка операційних систем: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, ОС Windows 8 32-bit, Mac OS X 10.4 Tiger і вище, Linux, Ubuntu, Fedora або OpenSUSE;
• діапазон вхідних стресів: -0,5 - 5,25 В;
• Вхідний тиск низького рівня: -0,5V - 0,8 В
• Вхідний тиск високого рівня: 2,0 В — 5,25 В.
• працює з логікою: 5V, 3.3V, 2.5V, 2.0V, з 1.8V не рекомендується.
• захист від стресу: до +/- 15 В;
• тактова частота: +/- 20pm, 24MHz;
• Точність: +/ 42ns (на 24 МГц);
• споживання струму: 50 мА (режим очікування), 75 мА (робочий режим).

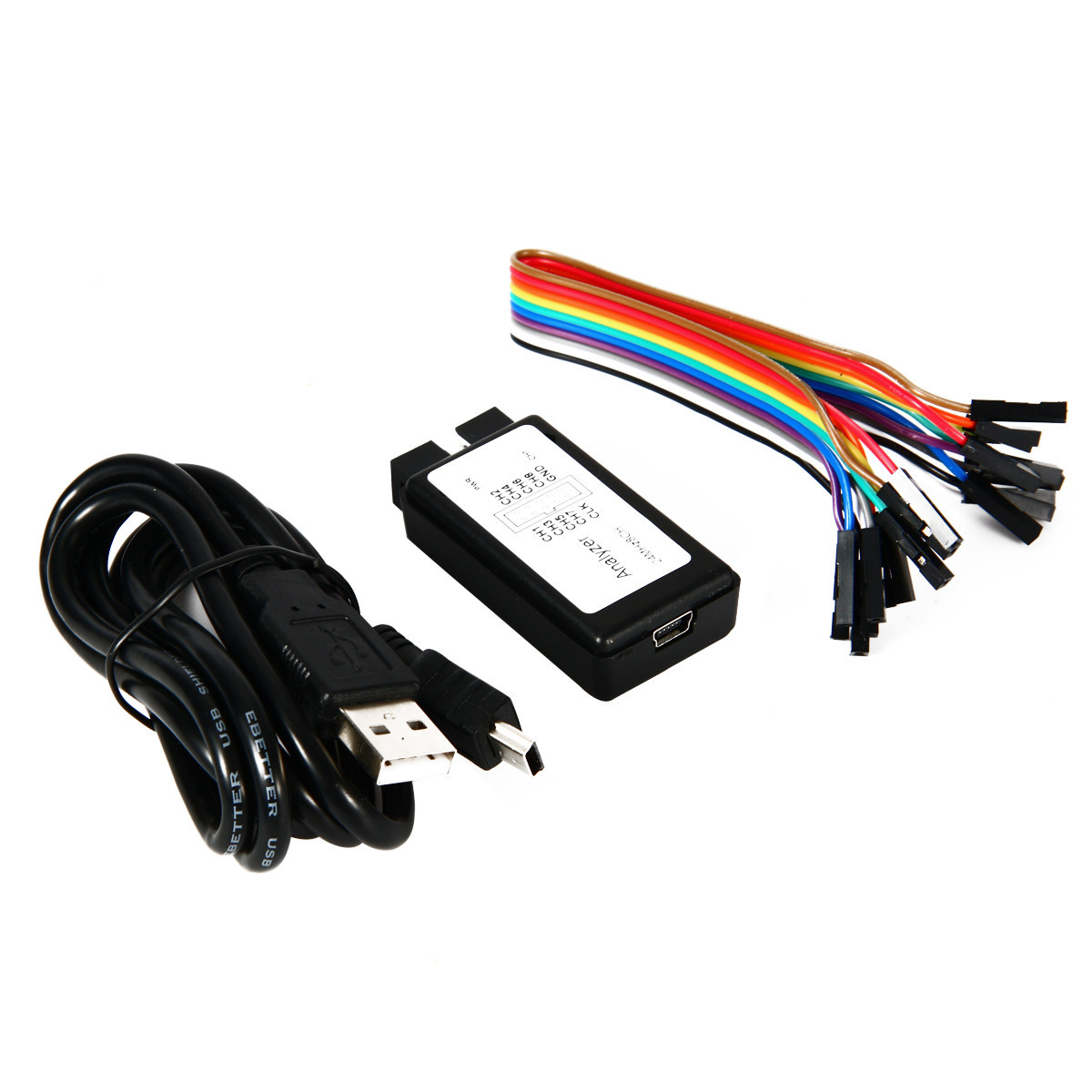

Комплект поставки:
USB Логічний аналізатор 24МГц 8-кан, MCU ARM PIC в антистатичній упаковці;
Кабель USB-miniUSB;
Кабель з 10 гідів з BLS-1 роз'їдемо.
Колір може відрізнятися від зображення, у тому числі від параметрів монітора вашого комп’ ютера. Характерики і комплектація товару можуть змінюватися виробником без сповіщення. Магазин не несе відповідальності за зміни, внесені виробником.
| Основні атрибути | |
|---|---|
| Виробник | NONE |
| Країна виробник | Китай |
| Стан | Новий |
| Колір | Чорний |
- Ціна: 328 ₴
