Набір для 3д принтера CNC станка 3D Printter Kit for Arduino RAMPS 1.4 Arduino Mega 2560 R3

Набір для 3д принтера CNC станка 3D Printter Kit for Arduino RAMPS 1.4 Arduino Mega 2560 R3


Набір для створення 3д принтера на основа андруїно. Підійдуть як для професіонала, так і для новачка який тільки починає пізнавати Arduino системи і створення 3D принтерів. До цього набору включено наступні елементи:

- CNC 3D Printer Kit RAMPS 1.4 Controller

- Arduino Mega 2560 R3

- LCD 12864

- 6шт Limit Switch Endstop

- 5шт A4988 Stepper Driver

Ramps 1.4:

  Плата являє собою шилд (насадку) для контролера Arduino Mega і в комплекті з нею служить ядром для створення саморобних 3D принтерів Reprap.

Плата сумісна з платою драйвера крокового двигуна А4988 або DRV8825 для керування двигуном в мікрохвильовому режимі. Плата ввімкне в себе: Знімок для встановлення драйверів крокових двигунів і контролю екструдувача, розйомки електроніки для легкого обслуговування і заміни частин, моделювання (можна бути суфіксом). Крім того, вартість розширення Arduino може бути додано до системи, аж поки на платі RAMPS 1.4 не закінчаться вільні розйомки для модернізації. Плата RAMPS 1.4 є найпоширенішою і основною для більшості 3D принтерів на ринку, а також дає змогу інтегрувати всі системи, які вам потрібні у компактному форматі.

Arduino Mega 2560 R3

Arduino Mega побудована на мікроконтролері ATmega2560. Плата має 54 цифрові входи/виходи (14 з яких можна використовувати як вихіди ШИМ), 16 аналогічних входів, 4 послідовних порту UART, кварцевий генератор 16 МГц, USB конноктор, роз'єм їжі, роз'єм ICSP і кнопка перезавантаження. Для роботи потрібно змонтувати платформу до комп'ютера за допомогою кабеля USB або подавати їжу за допомогою адаптера AC/DC, або акумуляторної батарейки. Arduino Mega 2560 сумісна з усіма платими, розробленими для платформ Unio або Duemilove.

Характерики Mega 2560:

Мікроконтролер ATmega2560

Робочі навантаження 5В

Вхідний тиск (рекомендований) 7-12В

Вхідний тиск (встанова) 6-20В

Цифрові Входи/ Виходи 54 (14 з яких можуть працювати також як виходи

ШИМ)

Аналогові вхіди 16

Постійний струм через вхід/вихід 40 mA

Постійний струм для виводу 3.3 У 50 mA

Флеш-пам'ять 256 KB (з яких 8 KB використовуються для завантаження)

ОЗУ 8 KB

Енергонезалежна пам' ять 4 KB

Тактова частота 16 MHz

Модуль керування 3D-принтером з графічним монохромним дисплеїв 12864. Відомий як RepRapDiscount FullGraphic SmartController:

Модуль — це плата для дисплеїв з роздільною здатністю 128x64 пікселів, що читає карти SD і енкодер. Призначено для повністю автономного друку без з’ єднання з комп’ ютером. Потрібно сформувати G-код в слайсері, записати його на карту пам'яті і встановити в модуль. Версія оновлена для reprap smart controller.

ОСНОВНІ ЗЛОЧИНСТВА:

Можливість автономного друку без з’ єднання з комп’ ютером

Модуль підтримується більшістю поширених прошивок

Добре прочитаний великий шрифт дисплею

Можливість русифікації

Звуковий сигнал "Пищалка"

Кнопка аварійного завершення

ПРИКЛАДИ ІСПОЛЬЗИВАННЯ:

Освіження саморобного принтера

Модернізація принтера, який не обладнаний дисплеїв

Механічний вимикач, стопор:

   Налаштовані з’єднання, проводи 22awg, мідна дрота всередині великого перерізу, витримає 2А, 300 У стресі. Ізольовий шар з широким діапазоном температур, до 80 градусів. Це спільне з'єднання тонкого мідного дроту не може з'явитися. Надгробне кріплення, зручне з’ єднання, зручно для використання, зніміть інший бік, щоб зробити одну, ви можете використовувати пряму штекер.

Особливості:

Червона лінія з' єднання VCC (raps of +)

Змонтувати чорний провод GND (raps of -)

З’ єднання з з зеленою лінієюSIGNAL (raps in s)

Порада: для стабільної роботи система повинна бути налаштована принаймні на три механічних перемикачі

Драйвер A4988:

Кроковий двигун — це електромеханічний пристрій, який перетворює електричні імпульси в дискретні механічні кути (шагі) ротора.

Але, для різних режимів роботи крокового двигуна, потрібен ще й відповідний драйвер. Драйвер — це пристрій, який визначає керування двигуном (угола повороту, напрям руху).

Даний драйвер крокового двигуна A4988 використовується в RepRap-проектах  і має кілька переваг:

- Просте керування;

Завдяки регуляції тока ви можете використовувати двигун на вищих напругах (налаштування потенциометром).

До пари виводів VD і GND на драйвері крокового двигуна підключаються контакти мікроконтролера логічної дієти. Контакти STEP і DIR підключаються до мікроконтролера і відповідають за крок і сигнал напрямку руху двигуна відповідно. До контакту 1А, 1В, 2А і 2В підключаються ніжки двигуна. Пара виводів VMOT і GND відповідають за з'єднання живлення для двигуна.

Характерики:

модель: A4988;

Напруження живлення: від 8 до 35 В;

можливість встановлення кроку: від 1 до 1/16 від максимального кроку;

Напруження логіки: 3-5.5 В;

захист від перегріву;

максимальний струм на фазі: 1 А без радіатора, 2 А з радіатором;

Відстань між рядами ніжок: 12 мм;

розмір плати: 20 х 15 мм;

габарити драйвера: 20 х 15 х 10 мм;

габарити радіатора: 9 х 5 х 9 мм;

вага з радіатором: 3 г;

вага без радіатора: 2 р.

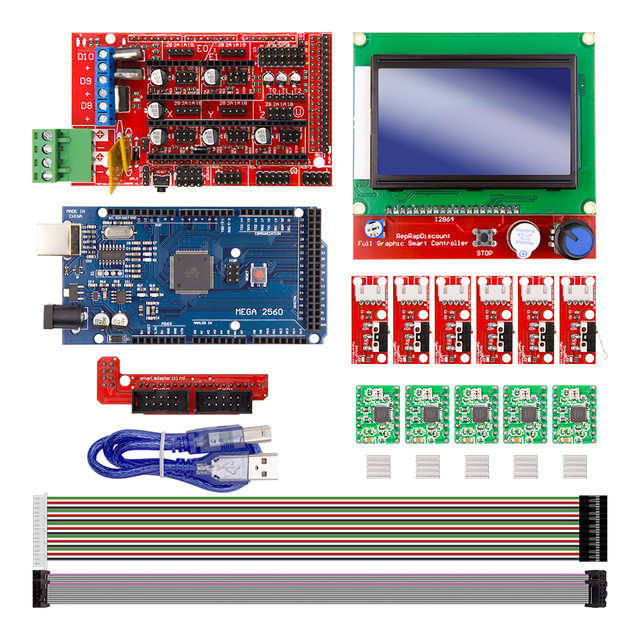

Комплектація набору:

1шт RAMPS 1.4 Controller

1шт AtMega2560 CH340 Board

1шт RAMPS LCD 12864 motherboard

6шт Endstop Mechanical Limit Switch With Cables

5шт A4988 Stepper Motor Driver

5шт Heatsink

1шт USB Cable

1шт L type adapter plate

2шт FC cable

Колір може відрізнятися від зображення, у тому числі від параметрів монітора вашого комп’ ютера. Характерики і комплектація товару можуть змінюватися виробником без сповіщення.

Магазин не несе відповідальності за зміни, внесені виробником.
