Mini PCI POST карта з текстовим сповіщенням аналіз
Mini PCI POST карта з текстовим сповіщенням, аналіз
Mini PCI POST карта призначена для діагностики помилок ноутбука. Карта стежить за завантаженням після включення і послідовно показує POST-коди, показуючи помилку.
POST Card Mini PCI застосовується для діагностики несправності систем під час завантаження процедури BIOS самотестування живлення ноутбука. Карта послідовно показує код POST і припиняє роботу при помилці. Розшифрування коду POST надає вам змогу знайти причину помилки. POST карта встановлюється в Mini PCI слот материнської плати ноутбука. Встановлення і вимикання карти у слот має виконуватися, якщо вимкнено живлення ноутбука.
POST карта сумісна з найпопулярнішими виробниками BIOS: Phoenix, Award і AMI. Не знайдено жодних табличок з розшифровкою POST. Постійний вихід нових версій пристроїв і чіпсетів виробниками BIOS змінює ці таблиці і розміщення кодів в інструкціях втрачає свою актуальність. Свіжі таблиці завжди можна знайти в інтернеті на сайтах виробників BIOS або на тематичних форумах з тестування проблем комп'ютерів.

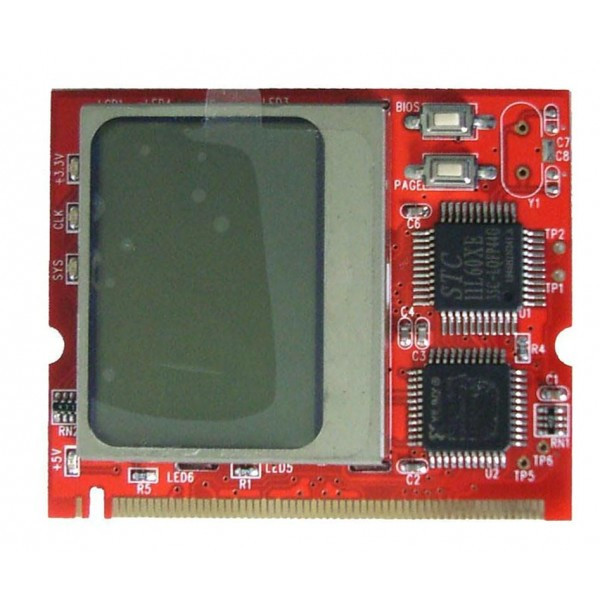

Інформація про систему BIOS, POST код і опис коду виводиться на LCD дисплей англійською мовою. Екран дисплея має підсвічування, яке легко читається навіть у темряві. На лицьовому боці POST карти містяться світлодіодні індикатори головного навантаження материнської плати (+5В, +3,3В) і системних сигналів CLK шини Mini PCI і SYS індикатор роботи мікросхеми.
На карті також є кнопки "BIOS" і "PAGE". Короткочасне натискання кнопки « BIOS » надає вам змогу змінити BIOS. Тривалість натискання цієї кнопки зберігає поточний вибір. Короткочасно натисніть кнопку « PAGE », щоб переглянути попередній POST код. Тривалість натисканням кнопки показує 5 останніх кодів у зворотній послідовності.
Якщо POST- екран не працює, потрібно перевірити наявність живлення +3,3В.
Якщо на екрані буде показано «No debug code », плата матері не працює, потрібно перевірити наявність живлення ноутбука.
Характерики:
• інтерфейс з’ єднання: Mini PCI;
• форм-фактор Mini PCI: тип III (124 контакту);
• вивід інформації: ПК з підсвічуванням;
• розмір дисплею: 36 х 24 мм;
• мова виводу: англійська;
• кнопки керування: BIOS, PAGE;
• індикація світла: +5В, +3,3В, CLK, SYS;
• розміри: 60 х 49 х 6 мм;
• вага: 19
Комплект поставки:
• PCI POST карта з текстовим сповіщенням;
• Інструкція англійською мовою.
