Навчальний набір для збірки на базі Arduino Uno R3

Навчальний набір для збирання на базі Arduino Uno R3

Чудовий набір з великою кількістю додаткових модулів підходить як для початківця електроніка, що тільки знайомиться зі світом Arduino, так і для досвідчених фахівців. Він дозволяє створити цікаві, повністю працюючі проекти різної складності, починаючи від мигтячого світлодіода з заданим інтервалом і закінчуючи автоматичним кормушкою для домашнього улюбленця і т.д.

Основою в наборі виступає відладочна плата Arduino Uno R3 SMD на основі мікроконтролера ATmega328. Для всіх модулів, представлених в цьому наборі, існують готові бібліотеки в інтернеті, які полегшать написання програм керування і дозволять без зусиль працювати з ними. Також за допомогою гугла можна знайти безліч готових проектів з компонентами з даного набору (детальні інструкції, відео, описи, готові коди програм).

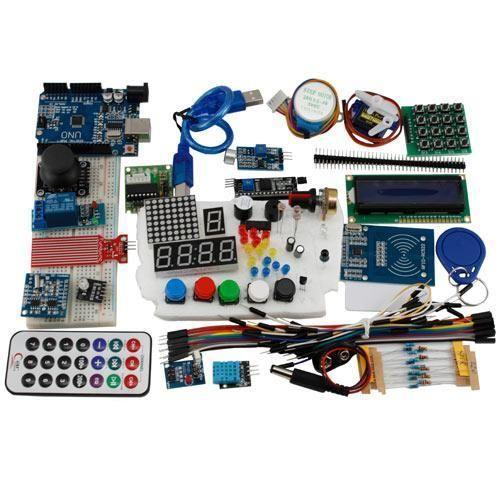

Склад навчального набора для збирання на базі Arduino Uno R3:

1) Кроковий двигун 28BYJ-48 має вбудований редуктор, що дозволяє здійснювати точні переміщення вала за заданою командою. Наприклад, в 4-кроковому режимі двигун робить 2048 кроків за 1 оберт, при 8-кроковому режимі - 4096 кроків. Як драйвер використовується плата з мікросхемою ULN2003. Такий кроковий двигун з трохи відмінюється платою драйвера.

2) Джойстик-маніпулятор може використовуватися для управління в різних роботизованих проектах, управління може вестися одночасно по двох осях координат, також під ручкою управління встановлена кнопка (натискання відбувається при знаходженні ручки в нейтральному положенні), що дозволяє розширити функціональність пристрою.

3) Одноканальний модуль реле SRD-05VDC-SL-C 5 В, можна використовувати в проектах, де є необхідність управління пристроєм з великим вхідним струмом до 10 А.

4) Макетна плата MB-102 дозволить підключити велику кількість модулів і радіодеталей (630 контактів для монтажу, а також 200 контактів живлення).

5) RFID-модуль 13.56 МГц з SPI-інтерфейсом та двома RFID-мітками - у вигляді картки та брелка, можна використовувати для автоматичної ідентифікації, відстеження речей і т.п.

6) Датчик звуку на мікросхемі LM393 Забезпечує реєстрацію звуків встановленої гучності і при цьому формує на виході модуля логічний рівень. Якщо навколо тихо, то датчик звуку FC-04 на виході видає значення напруги близьке до рівня живлення. Величина гучності звуків, на які срабатує датчик, регулюється змінним резистором. При перевищенні заданого порогу гучності вихідний рівень змінюється на логічний 0. Датчик добре реагує на звуки ударів, вібрацію, клацання, наприклад звук відкриття замка.

7) Аналоговий датчик рівня води - працює за принципом змінного резистора, в залежності від площі контакту з рідиною змінюється його внутрішній опір, робоча напруга 3.3 - 5 В, струм 20 мА.

8) Для виведення інформації можна використовувати два 7-сегментних індикатора (однорозрядний і чотирьохразрядний).

9) Для виведення великої кількості символів використовується LCD дисплей 1602А з модулем I2C.

10) Світлодіодна матриця ТС15-11GWA з розмірністю 8х8 діодів для яскравої світлової індикації.

11) Модуль 3-колірного світлодіода RGB, працює при напрузі 5 В, вихідний сигнал може бути трьох різних кольорів: червоний, зелений, синій.

12) Датчик DHT11 для вимірювання температури та відносної вологості повітря. Діапазон вимірюваної температури від 0 до +60 С, а вологості від 20 до 90 %.

13) Модуль DS1302 реального часу для створення проектів електронних будильників, годинників, таймерів.

14) Сервопривід SG-90 використовується для управління невеликими легкими механізмами, з кутом повороту від 0 до 180 градусів (робоча напруга від 3 до 7,2 В).

15) ІЧ-пульт дистанційного керування з 21 кнопкою та ІЧ-датчиком VS1838B для прийому сигналів від пульта.

16) Матриця клавіатури 4х4 на 16 кнопок, може використовуватися для управління різними пристроями, для введення кодів у кодових замках, для програмування.

17) Мікросхема 74НС595N сдвиговий регістр, що дозволяє використовуючи всього 3 виходи мікроконтролера отримати 8 додаткових виходів.

18) Світлодіоди, резистори, конденсатори та інші радіокомпоненти також входять в набір, що допоможе зібрати велику кількість різноманітних схем.

Для розпізнавання плати Arduino Uno R3 CH340G комп'ютером необхідно встановити драйвер CH340G, після цього потрібно завантажити та встановити середу розробки Arduino, після чого можна приступати до першого проекту.

Характеристики:

• Мікроконтролер: ATmega328

• Робоча напруга: 5 В

• Вхідна напруга: (рекомендована) 7-12 В

• Вхідна напруга: (межі) 6-20 В

• Цифрові входи/виходи: 14 (6 з яких можуть використовуватися як ШИМ виходи)

• Аналогові входи: 6

• Постійний струм в лінії вводу/виводу: 40 мА

• Флеш-пам'ять: 32 кб, з яких 0,5 кб використовуються завантажувачем

• SRAM 2 кб

• EEPROM 1 кб

• Тактова частота: 16 МГц

• Розмір плати: 77 х 54 х 14 мм

• Вага набору: 378 г

Комплектація:

- Плата Arduino Uno R3 CH340G

- Кроковий двигун 28BYJ-48 5В та драйвер на мікросхемі ULN2003

- Модуль маніпулятора джойстика

- Одноканальний модуль реле SRD-05VDC-SL-C

- Макетна плата MB-102

- RFID-модуль RC522 з RFID-мітками у вигляді брелка та картки

- Датчик звуку на мікросхемі LM393

- Датчик рівня води

- 4-розрядний 7-сегментний індикатор

- 1-розрядний 7-сегментний індикатор

- TC15-11GWA світлодіодна матриця 8х8

- Модуль з датчиком вологості DHT11

- DS1302 модуль годин реального часу (без батарейки)

- LCD дисплей 1602А з модулем I2C

- RGB LED модуль

- Сервопривід SG-90

- ІЧ-пульт дистанційного керування

- Матриця клавіатури 4х4

- Світлодіод синій - 5 шт.

- Світлодіод червоний - 5 шт.

- Світлодіод жовтий - 5 шт.

- RGB світлодіод

- Активний дзуммер (динамік-дзвіночок)

- Пасивний дзуммер (динамік-дзвіночок)

- Датчик нахилу (керуючий елемент - металева куля) - 2 шт.

- Кнопка з колпачком - 4 шт.

- Мікросхема 74НС595N

- Датчик температури LM35DZ

- Роз'єм 40-pin папа

- Резистор - 18 шт.

- Змінний резистор B5K

- ІЧ-приймач (тип 1838)

- ІЧ-діод

- Фоторезистор 5516LDR

- DuPont кабель Папа-Папа - 21 шт.

- DuPont кабель Папа-Мама 4-pin

- DuPont кабель Папа-Мама 5-pin

- Адаптер живлення Крона-5.5мм конектор

- Кабель USB типA - USB типB

* Колір товару може відрізнятися від представленого на фотографії, в тому числі це залежить і від налаштувань монітора вашого комп'ютера. Характеристики та комплектація товару можуть змінюватися виробником без попередження.

Магазин не несе відповідальності за зміни, внесені виробником.
